Bom chega de papo, vamos ao que interessa. Meu *novo* projeto, coloquei novo entre aspas por que o já fiz ha algum tempo, mas só agora to postando no blog. É ate aonde eu achei o melhor amplificador com fonte simples que você conseguirá achar. De resto, pelo que andei lendo e pesquisando, os mais sofisticados necessitam de fonte simétrica e uma tensão mais elevada. O que fica encarecendo os custos. Pra não dizer que ele é o melhor, achei certa vez um chip amplificador que da uma potencia de quase 80 watts alimentado por apenas 12 volts. Lógico que isso requer no mínimo duas condições.
1° Pelo principio de lavoisier aplicado as outras áreas da física e química: Nada se cria, tudo se transforma. Logo você meu caro leitor, não conseguirá produzir energia do nada, para ele dar tal potencia com tão pouca voltagem,necessitara de elevada amperagem.Logo voce terá de fazer trilhas extra largas, melhorar a instalação elétrica de sua residencia com fios de bitola grossa e disjuntores robustos para a corrente não cair etc.
E 2° e talvez a mais importante. O chip e foda de se encontrar por ahe* me perdoem a expressão* é mais fácil encontrar politico honesto que este chip. Nem na santa ifigenia tem, mas podem tentar a sorte no ebay e tals.
Bom chega de papo tenho que mostrar a vocês.
O circuito é basicamente o TDA 2030 com uma melhoria feita por 2 transistores, um PNP e outro NPN que amplificam o sinal já amplificado pelo amplificador. O resultado é um ganho de potência em watts
abaixo segue o esquemático feito por mim no eagle pra vocês darem uma conferida
Confesso que foi dificil fazer a pcb desse arquivo no eagle, foi um desafio por ter tantos componentes

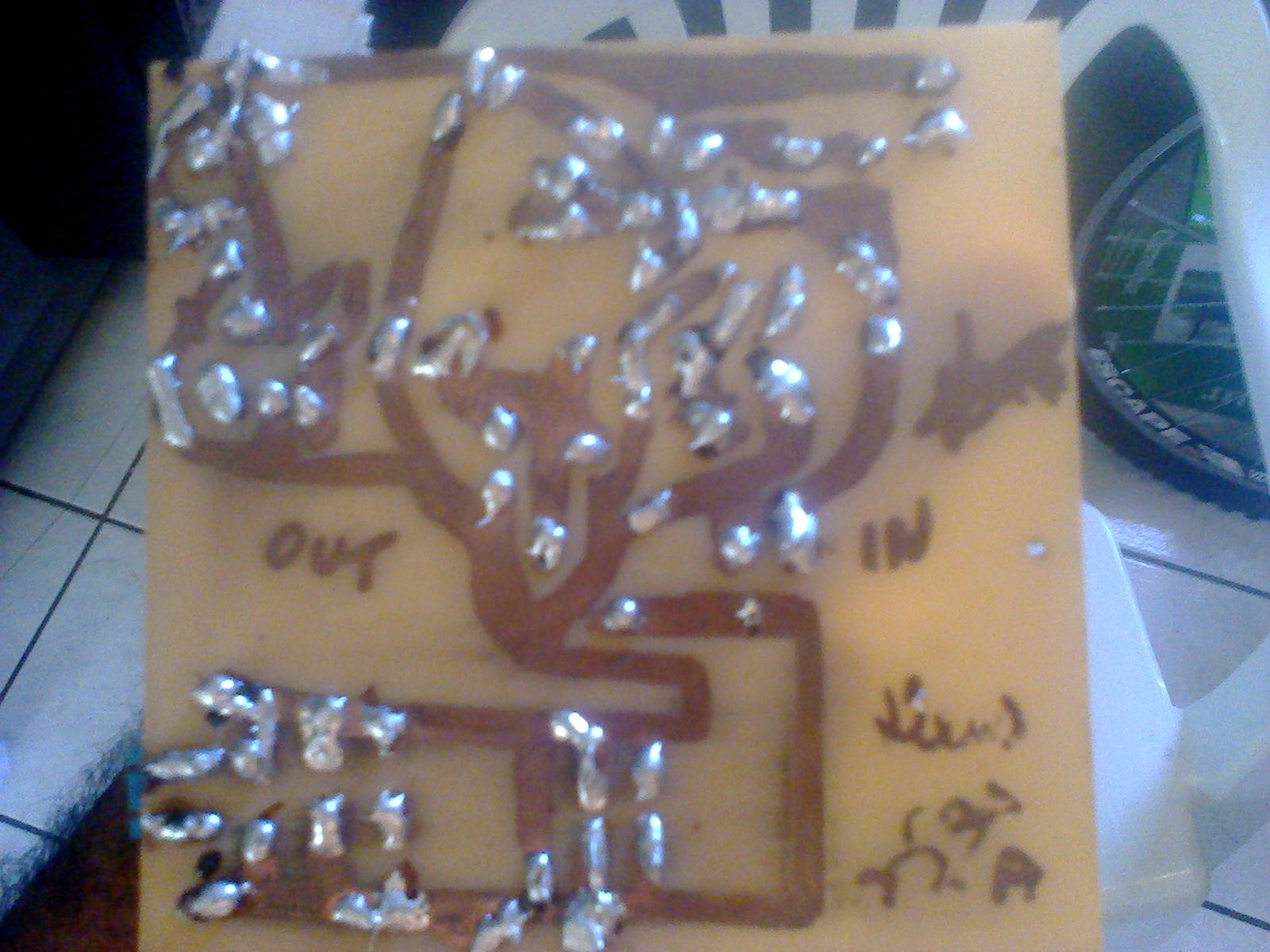

mas acabou saindo o produto final. Por ser um desenho complexo não consegui fazer as trilhas negativas como sempre costumo fazer, apenas fiz o desenho com mascaras GND. Dada as minhas limitações para com o programa*Não tem nem um mês que mecho com ele*. Mas da pra se unir as trilhas negativas com a caneta retroprojetor sem problemas, basta apenas você seguir sua *intuição* e tomar cuidado para não desenhar errado e nem se perder no caminho. Essa placa quando fiz, por se tratar de um dos meus primeiros amplificadores com baixo orçamento, fiz tudo na caneta de retroprojetor. Só posteriormente que *migrei* para o método termico
Aqui seguem as vistas de cima do projeto
Só pra constar, os j1,j2,j3 e j4 são jumpers. Fios pois se tornou complexo e sem os jumpers teria de se usar placa dupla face.
Na minha montagem adicionei uma fonte embutida para os amplificadores de audio. Mas nada impede que voce ligue uma fonte ao amplificador,recomendo o LM 350 pois ele aguenta até 3 amperes de carga e já é mais que os suficientes para amplificadores de até 40 watts. podendo aproveitar a fonte várias vezes. Em um post posterior mostrarei desenhos de como fazer uma fonte específica para amplificadores.
lista de componentes
| Componentes | Valor |
| Resistores 1/4 W* 5% | |
| R1* R8* | 1.5 = Resistor de 2 Watts |
| R2, R3, R6 | 56k = Verde, Azul, Laranja, Ouro |
| R4 | 1 = Marrom, Preto, Ouro, Ouro |
| R5 | 30k = Laranja, preto, Laranja, Ouro – Caso não consiga use de 27K + 3.3K |
| R7 | 3.3k = Laranja, Laranja, Vermelho, Ouro |
| Capacitores | |
| C1 | 1000µF/50V = Capacitor Eletrolítico |
| C2, C5, C6 | 0.22µF = Capacitor de poliéster |
| C3 | 2.2µF/50V = Capacitor Eletrolítico |
| C4 | 2200µF/50V = Capacitor Eletrolítico |
| C7 | 22µF/50V = Capacitor Eletrolítico |
| C8 | 10µF/50V = Capacitor Eletrolítico |
| Semicondutores | |
| D1, D2 | 1N4007 ou equivalente |
| IC1 | TDA2030A – Circuito integrado amplificador de áudio |
| T1 | BD908 ou equivalente veja o texto |
| T2 | BD907 ou equivalente veja o texto |
| Conectores | |
| IN | Entrada de áudio |
| OUT | Saída de áudio |
| VCC | Conector da fonte de alimentação |
| Diversos | |
